關于工頻磁場抗擾度測試你了解多少？

點擊數：53402018-09-17 11:48:56　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

一、簡介：

工頻磁場是由導體中的工頻電流產生的，或極少量的由附近的其他裝置（如變壓器的漏磁通）所產生的。工頻磁場的特點是頻率低、波長長、其試驗波形為工頻正弦波，可對各種電氣和電子設備造成不同程度的影響。例如，電度表等一類設備，在工頻磁場作用下可能會產生程序紊亂、內存數據丟失和計度誤差等誤動作。工頻磁場抗擾度用于評價處于工頻（連續和短時）磁場中的家用、商用和工業用電氣和電子設備的性能，尤其適用于計算機監視器、電度表等一類磁場敏感設備的磁場抗擾度性能評估。

二、工頻磁場抗擾度標準

工頻磁場抗擾度的國家標準為GB/T17626.8，等同于國際標準IEC61000-4-8。

三、工頻磁場抗擾度試驗儀器

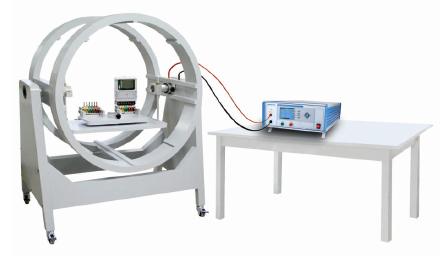

工頻磁場抗擾度試驗儀器包括一個用以產生磁場的感應線圈，一臺用以供給感應線圈電流的工頻勵磁電源。

感應線圈有三種形式：（1）方形單感應線圈，標準邊長為1m，場強允差在±3.0dB以內；（2）方形雙感應線圈又稱赫姆霍茲線圈，標準邊長為1m，兩線圈距離0.4m，場強均勻度優于±0.2dB；（3）對于大型柜式設備根據試品尺寸定制線圈。

典型的工頻勵磁電源由連接到電網的電壓調整器和一臺降壓變壓器組成。變壓器為線圈和控制電路供電，以滿足不同試驗要求。（1）對連續試驗，輸出電流為1A~100A；（2）對短時試驗，輸出電流為300A~1000A。持續時間可設定范圍為1s~3s。

四、工頻磁場抗擾度基本試驗配置

工頻磁場抗擾度的基本配置包括參考接地板、感應線圈和電流發生器。

參考接地板是0.25mm以上的銅板或鋁板；如采用其他金屬薄板（非鐵磁性物質），其最小厚度為0.65mm。參考接地板的最小尺寸為1m×1m，最終尺寸決定于試品大小。參考接地板與實驗室的安全地接在一起。

試品放置在參考接地板上，其間用0.1m厚的絕緣物墊起。試品外殼通過試品本身的接地端子與參考接地板連接。試驗用的電流發生器應放在離線圈不超過3m遠的地方，其一端與參考接地板相連。感應線圈應放置在距實驗室墻壁和其他磁性物質至少1m遠的地方。感應線圈在做水平極化試驗時，參考接地板可作為線圈的底邊而成為線圈的一部分。 [1]

五、工頻磁場抗擾度試驗等級

工頻磁場試驗等級

1級，有電子束敏感裝置使用的環境。

2級，保護良好的環境。周圍不存在像電力變壓器這類可產生漏磁通的電氣設備或電纜，在靠近保護接地系統的地方，附近（幾百米內）有高壓、中壓母線的場合。商業區、控制樓、非重工業區及高壓變電所的計算機房可作為這類環境的代表。

3級，受保護的環境。周圍有可能產生漏磁通或磁場的電氣設備或電纜，在靠近保護接地系統的地方，附近（百米內）有高壓、中壓母線的場合。商業區、控制樓、非重工業區及高壓變電所的計算機房可作為這類環境的代表。

4級，典型的工業環境。旁邊有電力線經過，保護接地系統的接地點，在可能產生漏磁通的大功率電氣設備的旁邊，在相對距離為幾十米的地方有高壓或中壓母線經過。重工業廠礦、發電廠及高壓變電所的控制室可作為這類環境的代表。

5級，嚴酷的工業環境。旁邊有載流達到數十千安培電流的線路通過，近處有保護接地系統，或在大功率電氣設備的旁邊。重工業廠礦的開關站、中壓開關站及電廠可作為這類環境的代表。
