bluebox是一款針對電機及控制器EMC測試的移動測試負載平臺，bluebox以四象限運行工作，它能模擬被測物的任意應力狀態，如制動、驅動、轉動方向（左/右）、速度調整、扭矩控制，以及上述內容的混合狀態。

bluebox

完全創新的解決方案，用于測試電機及控制器的移動測試負載平臺

bluebox特色

動力系統零部件EMC測試的移動版

包含各種EUT的測試附件

最高測試等級可達120KW

運用廣泛

可模擬任何情況，包括道路運行

完整的EMC兼容性

運用廣泛，且滿足標準CISPR-25

符合BMW和CSA標準

創新的bluebox在測試過程中，完全符合EMC要求。電源供電量是通過標準電壓實現，并通過其機構的機械動力提供給EUT。因此，該功能可雙向操作，供電給EUT，或吸收來自EUT的能量，額外的能量會回饋到電源網絡。

在混合動力驅動裝置下，可以模擬一個能反映實際道路行駛情況。此外，在制動器上的應用及其恢復模式的情況下，可將負載轉移到EUT。

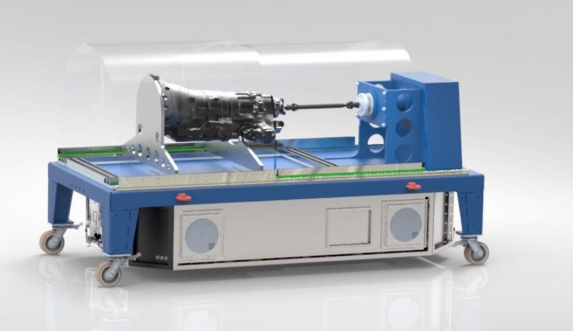

bluebox是通過獨立的控制單元控制，通常設置是使用光纖在EMC暗室外的控制室進行控制。針對bluebox，電磁兼容暗室本身無特殊要求。原則上，只需要一個標準的CE插座，相關的電源接近測試位置即可。此外，電源應使用特殊的射頻濾波器。bluebox能夠適應各種各樣的附件以便固定EUT，是EUT可以直接固定在工作臺上，或用法蘭直接安裝到傳動軸。也有一個完整的鋼制導軌系統，靈活地夾緊EUT。

特點與優勢

兼容CISPR與ISO標準，測功機移動版本的電力傳動組件測試解決方案可達120KW。

必須使用不可燃的Frankosorb R A2吸波材，防止可能造成的著火事件！

Frankonia集團提供交鑰匙解決方案

功率范圍

bluebox特點與細節

電磁干擾（EMI）：完全符合CISPR25的標準

電磁敏感性（EMS）：完全符合ISO11452-2的標準

先進的測試設備，可測試傳動部件和完整的系統

被測物測試前的準備工作可在EMC暗室外完成

滿足最高質量要求，性能水平在120kw的情況下可高達10000RPM

對于一些需要特殊固定的被測物，可將移動型bluebox帶至客戶現場，預先將被測物固定到工作臺上

進入EMC測試環境之前，需對被測物進行特定設置和完整的功能預檢

bluebox就位后，接通電源和控制器，即可進行EMC測試工作

最大程度縮短準備時間，同時提高檢測的準確性

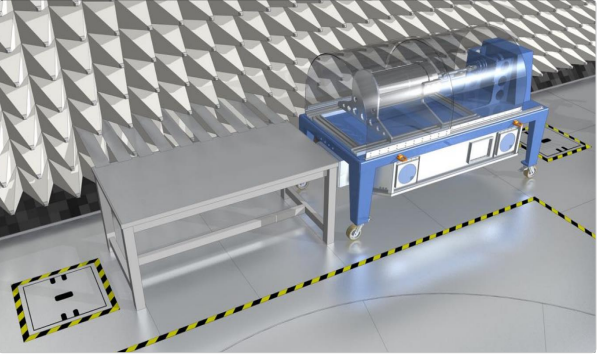

bluebox幾乎可在任何EMC暗室中進行此類測試

bluebox的主體相當于車身結構

配有輪子的bluebox是絕緣的，因此它更像一輛真正的汽車。地板上必須有接地

bluebox的本體可與一些周邊設備連接

可以用標準叉車在MEC暗室內將bluebox由準備區域移至測試區域。

為滿足進一步EMC測試需求，可將bluebox放至轉臺的上方，這樣可以保證EMC測試的順利完成。
