什么是電波暗室和電波暗室大小尺寸分類

點擊數：95612017-12-15 09:32:52　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

什么是電波暗室

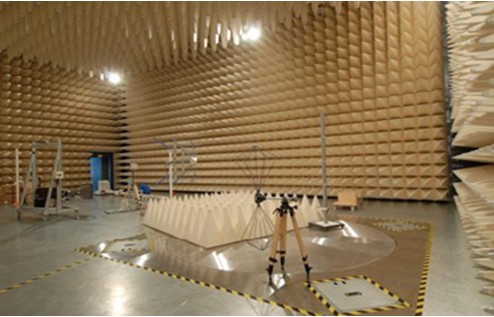

 電波暗室即內表面全部裝有無反射材料的屏蔽室。模擬自由空間的傳播環境，主要用于微波天線系統的參數測量。通常用靜區，反射率電平，交叉極化度，多路徑損耗，幅度均勻性和工作頻率等六項指標來表示.

 電波暗室按照尺寸大小可分為超緊縮型預測式全波暗室、最小實用尺寸電波暗室、小型電波暗室、3米法電波暗室、5m法電波暗室、10m法電波暗室。

 1、全波暗室 尺寸約為4．6m×2，5m×2．75m。它主要用來進行抗擾度測試，也可以進行輻射發射的預測試。這種暗室占用空間小，造價低，特別是由于它是拼裝成的，所以在任何地方都可以拆卸和安裝。并且升級到733型暗室和標準3米法暗室也很容易。此類暗室很適合中小型企業使用。

 2、最小實用尺寸電波暗室 尺寸約為7m×3m×3m。主要用于射頻抗擾度，發射預估及自由空間發射測試。適合頻率為26MHz～1GHz，造價較低，適用于中小型企業做內部測試。

 3、小型電波暗室 尺寸約為8m×4m×4m。主要用于射頻抗擾度發射預估及自由空間發射測試。適合頻率為26MHz～1GHz，價格約為127Y美元，比最小實用尺寸電波暗室略高，尺寸也略大。

 4 、3m法電波暗室 尺寸約為9m×6m×6m。用于射頻抗擾度及發射測試尺寸在2m以下的產品，是國際上普遍采用的代替開闊場的實驗場地。

 5、 5m法電波暗室 尺寸約為1lm×7m×9m。價格只比3m法電波暗室貴15％，但只是10m法價格的三分之一。性能在較寬范圍內都比3m法電波暗室優越，且與10m法的換算修正關系較之3m法對10m法的換算修正關系更優越?？梢詼y試較大體積的EUT。這種暗室已經逐漸得到推廣和應用。

 6、10m法電波暗室 10米法電波暗室是完全根據客戶要求進行設計和制造的。它們的靜區直徑從2.0m到5.0m不等
