Rohde&Schwarz展示了MWC 2019 5G NR基站的強大測試解決方案

點擊數：40342019-02-14 09:22:02　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

5G正在成為現實。Rohde&Schwarz將在2019年世界移動大會上介紹其對5G基站和相關的大規模MIMO天線陣列和放大器的測試解決方案。重點包括毫米波范圍內5G基站測試的信號分析和信號生成解決方案以及創新的OTA測試解決方案。這是世界上第一個允許5G天線陣的遠場特性在短距離上進行表征的解決方案。一個用于自動化5G生產測試的基于云的測試解決方案也將被展示。

作為當今和未來互聯世界測試和測量設備的領先供應商，Rohde&Schwarz為新的5G移動通信標準提供測試解決方案，例如根據最新的3 GPP規范(15.2.0版)生成和分析5G NR信號。5G新無線電(NR)在目前用于移動通信的頻帶之上和下面指定新的頻帶。在6 GHz以下的FR1頻段，最重要的頻段在3.4~4 GHz之間，在毫米波范圍(FR2)在26~29 GHz之間。新的R&S FSW信號和頻譜分析儀分析了上行鏈路中的5G NR信號，用于5G設備和部件(如功率放大器)的開發，以及用于5G基站測試的下行鏈路。它決定了所有關鍵的性能參數，如誤差向量大小(EVM)。R&S SMW200A射頻矢量信號發生器產生上行鏈路和下行鏈路接收機測試所需的信號。這兩種儀器都是描述5G基站所需的高性能、高效Doherty放大器的理想儀器。雙路R&S SMW200A產生高度同步的信號，而R&S FSW為優化Doherty放大器和其它放大器的性能提供了正確的分析功能。

5G毫米波范圍內的性能測試

5G NR基站性能測試的新方法是將寬帶R&S SMW-B15衰落模擬器選項集成到信號發生器中。為了在實際條件下測試基站數據接收，寬帶版本的ther&S SMW200A模擬了毫米波范圍內符合5G NR REL測試規范的高精度發射信號。15.在按鈕時，帶寬可達2 ghz的信號和帶寬可達200 mhz的衰落信道可在載波頻率高達44 ghz的情況下產生。Rohde&Schwarz公司的R&S SMW-B15選項為業界領先的單盒信號發生器增加了FR2頻率范圍內的衰落能力，增強了現有的FR1頻率范圍能力，用于LTE和5G NR基站的性能測試。

用緊湊的測試裝置測試近場的遠場特性

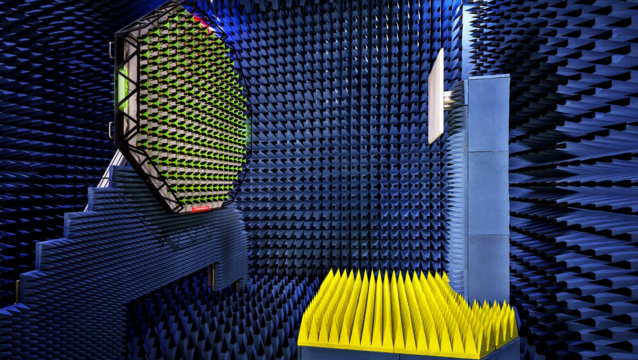

另一個亮點是專利R&S PWC 200平面波轉換器。該轉換器首次實現了對天線近場遠場特性的精確測量。這種非常緊湊的平面波轉換器在非常短的距離內僅1.5米實時產生直徑為1米的球形三維靜區。輻射功率和收發器測量，如等效各向同性輻射功率(EIRP)、相鄰信道泄漏功率(ACLP)和等效各向同性靈敏度(EIS)。R&S PWC 200支持非常緊湊的遠場測量裝置，用于描述FR1頻率范圍內的大量MIMO基站。

基于云的生產測試

Rohde&Schwarz還為5G基站的生產測試提供了一種基于云的解決方案，在服務器或客戶云中進行速度優化的數據處理。在交易會上的演示測試系統由ANR&S SMBV100B矢量信號發生器和新的R&S FSV 3000頻譜分析儀組成，用于分析5G NR信號和在云中快速傳輸數據。用戶可以通過ther&S QuickStep自動化軟件配置和控制生產測試。5G微服務基于R&S VSE信號資源管理軟件對數據進行快速分析。
