用Rohde&Schwarz示波器用Bode圖分析頻率響應

點擊數：42312019-01-23 10:51:26　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

使用Bode圖分析設備的頻率響應，現在可用于Selectedrohde&Schwarz示波器。借助新的軟件選項，用戶可以分析頻率從10Hz變化到25MHz的響應，而無需任何額外的設備和專用解決方案價格的一小部分。

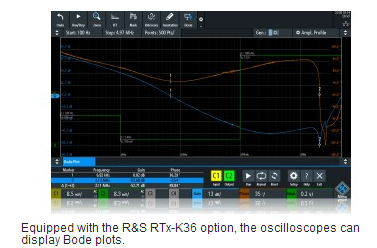

Rohde&Schwarz已將其R&SRTB2000、R&SRTM3000和R&SRTA4000示波器的應用范圍擴展到新的頻率響應分析選項。示波器配備THER和SRTX-K36，可同時顯示相位和增益對頻率的Bode圖。為了執行控制環路響應和電源抑制比(PSRR)測量，或者用于無源部件的表征，基于矢量網絡分析器的方法通常不覆蓋9kHz下的頻率，或者對于較小的預算來說成本太高。當使用R&SRTB2000入門級示波器時，可以使頻率響應測量值從10Hz到市場上先前提供的幾乎一半的價格。

除了示波器提供的常規時域測量和支持的廣泛的通用測量外，R&S RTB 2000、R&S RTM 3000、Andr&S RTA 4000還可以進行增益和相位頻率響應分析。所有三個示波器家族都配備了10位模數轉換器，與現有的基于示波器的解決方案相比，它們在其他示波器上無法使用，因此具有優越的垂直動態范圍。
