客車電磁兼容實驗室的特點及功能

點擊數：24272018-01-09 09:25:08　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

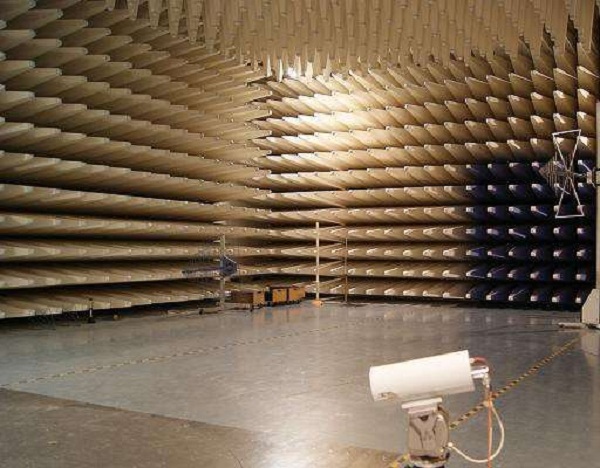

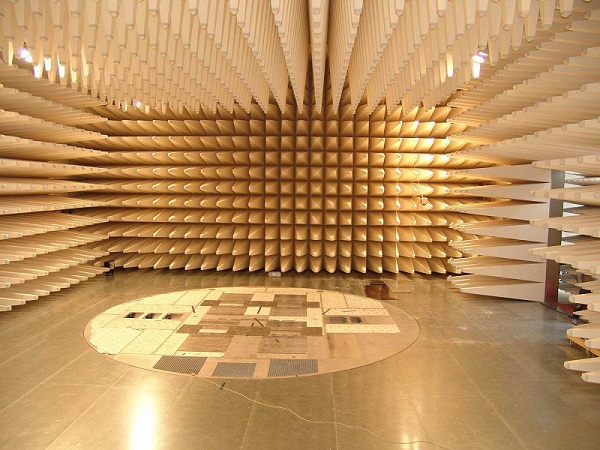

客車電磁兼容實驗室主要由半電波暗室、 傳導測試屏蔽室、屏蔽放大器室和屏蔽控制室四部分組成。其中電波暗室的屏蔽體尺寸為長 17.6 m、寬13.5 m、高9.5 m ，電波暗室內配有承重8000 kg、 直徑為 5m的轉臺和0. 8~4m的自動升降天線系統以及尾氣排出系統。電波暗室的工作頻率為9 kHz~40 GHz ，暗室內轉臺上方位置的測試區域靜區為4m、 高2m的圓柱。

電波暗室內部還配有氣動固定裝置和冷卻風機?？赏瓿善?chē)整車及其電子零部件、摩托車整車及其電子零部件等的輻射和傳導發射測試、輻射和傳導抗擾度測試以及整車靜電放電測試。傳導測試屏蔽室的尺寸為長 8.0 m、寬 4.0 m、高3.0 m，除了可完成汽車零部件傳導瞬態發射、傳導抗擾度、靜電放電等項目的測試以外，還可以完成家用電器、電動工具、電氣照明設備等的傳導騷擾電壓、吸收功率、騷擾磁場等項目的測試。
