什么是電磁干擾三要素

點擊數：25042018-01-08 10:37:13　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

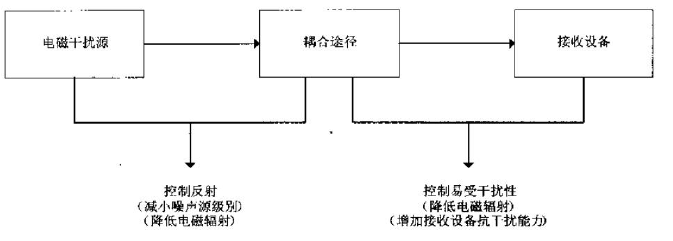

干擾源、耦合途徑、敏感設備并稱電磁干擾三要素。要構成電磁干擾效應，這三個要素缺一不可。 只要缺失三個其中的任何一個因素，電磁干擾現象就不會發生。

1．電磁干擾源

電磁干擾源包括微處理器、微控制器、傳送器、靜電放電和瞬時功率執行元件，如機電式繼電器、開關電源、雷電等。在微控制器系統中，時鐘電路是最大的寬帶噪聲發生器，而這個噪聲被擴散到了整個頻譜。隨著大量的高速半導體器件的發展，其邊沿跳變速率很快，這種電路將產生高達300 MHz的諧波干擾。

2．耦合路徑

噪聲被耦合到電路中最容易被通過的導體傳遞，如果一條導線經過一個充滿噪聲的環境，該導線會感應環境噪聲，并且將它傳遞到電路的其余部分。噪聲通過電源線進入系統，由電源線攜帶的噪聲就被傳遞到了整個電路，這是一種耦合情況。

3．敏感設備

所有的電子電路都可能受到電磁干擾。雖然一部分電磁干擾是以射頻輻射的方式被直接接受的，但大多數電磁干擾是通過瞬時傳導被接受的。在數字電路中，復位、中斷和控制信號等臨界信號最容易受到電磁干擾的影響?？刂齐娐贰⒛M的低級放大器和電源調整電路也容易受到噪聲的影響。

在電磁干擾抑制技術方面，人們總是想方設法地將三個之中的一個去掉：屏蔽掉干擾源、隔離開敏感設備或者切斷耦合途徑。對于整個設備或者系統來說，干擾源是外在的，有時也是無處不在的，有些可以很容易地去掉，但大部分可能不容易去掉或者根本去不掉。
