EMC輻射測試要求？
點擊數：24792018-01-03 09:34:45 來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線
電子產業是我國近年來發展最快的產業之一，隨著電子產品種類的多樣化和電子技術的不斷革新，電磁環境日趨復雜，電子技術類設備的普及應用，其電磁兼容性（EMC）也逐漸為社會和人們所重視，如何減少其電磁干擾，成為關注點。
對于照明產品等可能產生低頻磁場的設備，需要采用標準規定的環形天線系統測量其低頻的磁場輻射騷擾。

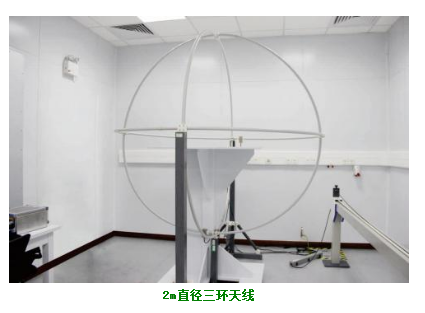

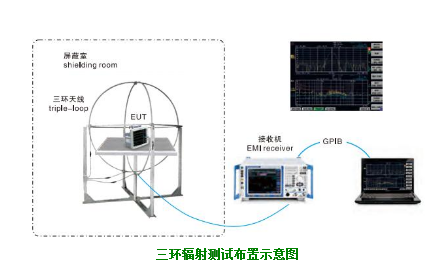

環形天線系統由3個相互正交的大環天線（一般直徑為2米）組成，測試出磁感應電流，再通過電流轉換器將環電流轉換為電壓，輸送到EMI接收機進行測量。利用同軸開關切換X、Y、Z三個方向，可以依次測得三個場矢量，每一個值都應該滿足下表提出的要求，測量的重復性應在±2dB以內。測試時照明設備放置在環形天線的中央，試驗對位置擺放的要求并不苛刻。環形天線的外徑與鄰近物體（包括地板和墻壁）之間的距離至少為0.5m。2m環形天線適用受試品外形最大尺寸不超過1.6m，3m環形天線適用受試品外形最大尺寸不超過2.6m，4m環形天線適用受試品外形最大尺寸不超過3.6m。
測試的頻率范圍為9kHz~30MHz，為保證有較好的重復性和可比性，測試要求在電磁屏蔽室內進行（建議屏蔽室的尺寸不小于：長度5米，寬度4米，高度3.3米）。
用環形天線通過測量磁感應電流的方法，來測量受試品所產生的輻射騷擾的磁場分量，是CISPR標準中一種較常用的試驗方法，有靈敏度高和周圍干擾對測試結果影響較小的優點，而且測試的重復性和可比性都比較好。
