電波暗室的結構組成和主要用途

點擊數：27512018-07-26 08:52:12　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

一、電波暗室的結構組成

1.電波暗室由屏蔽室有屏蔽殼體，屏蔽門，通風波導窗及各類電源濾波器等組成。

2.單層鐵氧體片：工作頻率范圍為30MHZ到1000MHZ,錐形含碳海綿波材料：錐形含碳海綿波材 料是由聚氨酯泡沫塑料在碳膠中參透而成，具有較好的阻燃特性。

3.其它：主要有信號傳輸版，轉臺，天線，監控系統等。

4.基本分類

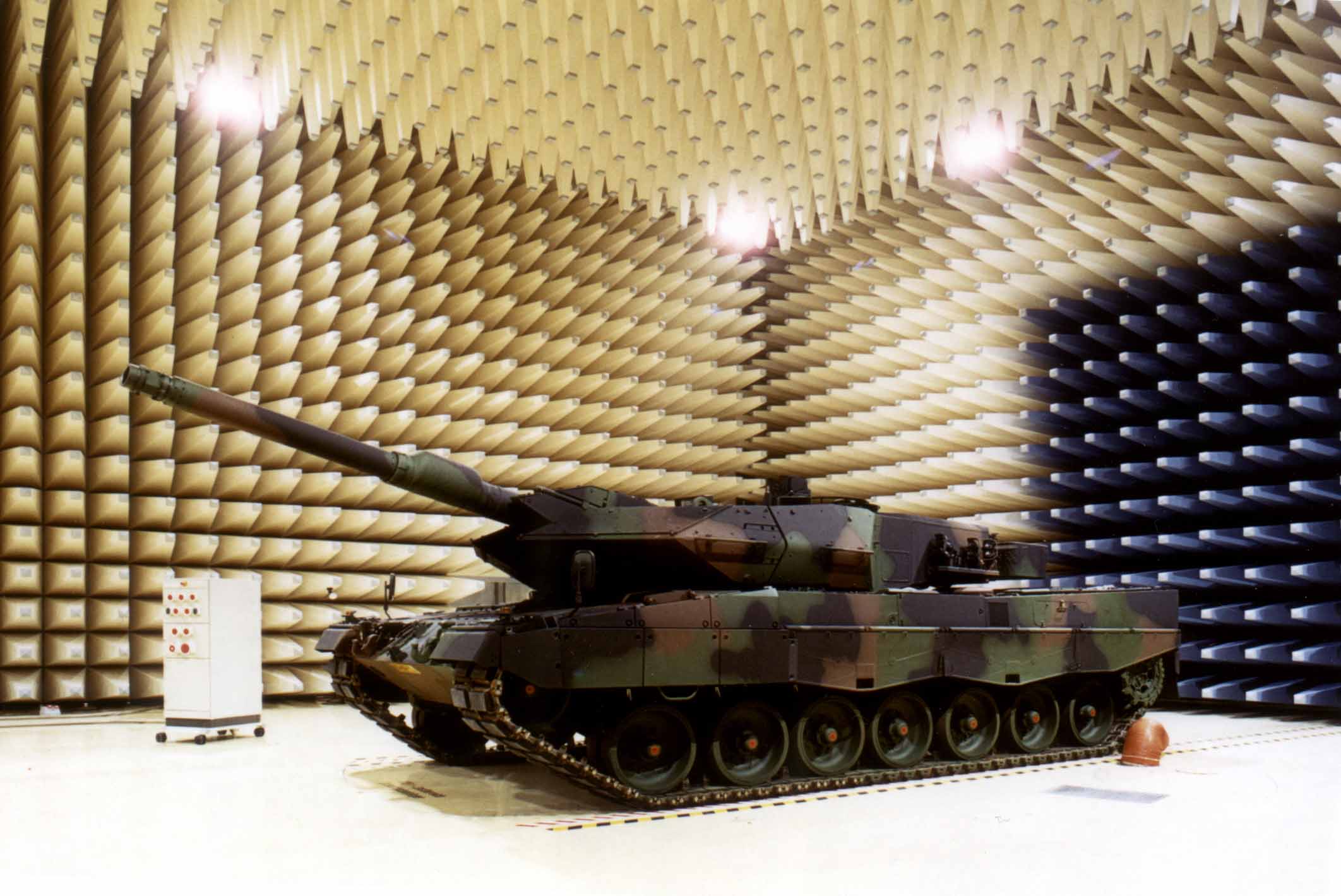

1.） 全電波暗室減小了外界電磁波信號對測試信號的干擾，同時電磁波吸波材料可以減小由于墻壁和天花板的反射對測試結果造成的多徑效應影響，適用于發射、靈敏度和抗擾度實驗。實際使用中，如果屏蔽體的屏蔽效能能夠達到80dB~140dB，那么對于外界環境的干擾就可以忽略不計，在全電波暗室中可以模擬自由空間的情況。同其它兩種測試場地相比，全電波暗室的地面、天花板和墻壁反射最小、受外界環境干擾最小，并且不受外界天氣的影響。它的缺點在于受成本制約，測試空間有限。

2）．半電波暗室與全電波暗室類似，也是一個經過屏蔽設計的六面盒體，在其內部覆蓋有電磁波吸波材料，不同之處在于半電波暗室使用導電地板，不覆蓋吸波材料。半電波暗室模擬理想的開闊場情況，即場地具有一個無限大的良好的導電地平面。在半電波暗室中，由于地面沒有覆蓋吸波材料，因此將產生反射路徑，這樣接收天線接收到的信號將是直射路徑和反射路徑信號的總和。

3）. 開闊場(open area test, OAT)典型的開闊場是平坦、空曠、電導率均勻良好、無任何反射物的橢圓形或圓形試驗場地，理想的開闊場地面具有良好的導電性，面積無限大，在30MHz~1000MHz之間接收天線接收到的信號將是直射路徑和反射路徑信號的總和。但在實際應用中，雖然可以獲得良好的地面?zhèn)鲗?dǎo)率，但是開闊場的面積卻是有限的，因此可能造成發射天線與接收天線之間的相位差。在發射測試中，開闊場的使用和半電波暗室相同。

二、電波暗室的主要用途

電波暗室主要用于輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量，電波暗室的尺寸和射頻吸波材料的選用主要由受試設備（EUT）的外行尺寸和測試要求確定，分1m法、3m法或10m法。 根據具體使用要求還可定制各種非標暗室。

三、電波暗室的性能測試

在測試電波暗室時使用的天線應與將來在暗室中準備測試的天線其性能相當。在電波暗室測試 時采用的天線不同（例如天線波瓣寬度不同）其測試結果會有很大差別，使用窄波瓣天線測試 ,其測試結果優于使用寬波瓣天線測試的結果，這就意味著使用窄波瓣天線測試合格，使用寬 波瓣天線測試不一定合格。所以在暗室招標時應預先規定暗室測試時所用的測試天線類型，包括收發天線，以避免暗室驗收時引起不必要的爭端。
