消除諧波，只有濾波一條路。
濾波，目前有兩種模式：

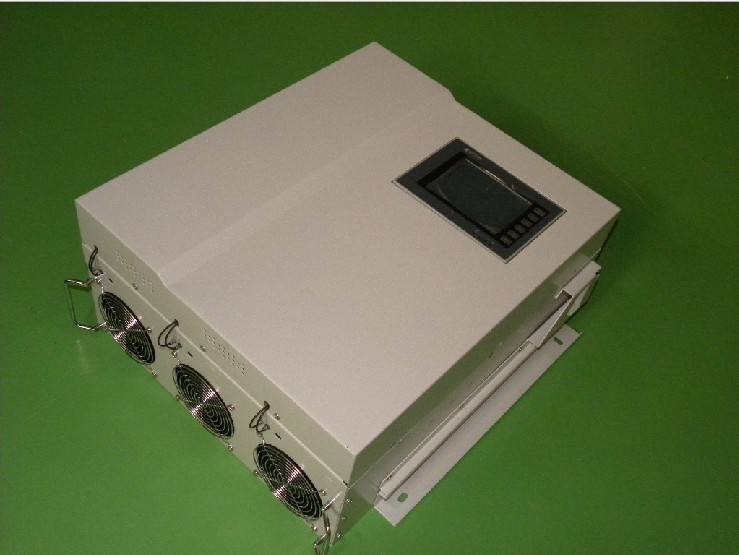

1、【有源濾波器】濾波，有源濾波器自身就是一個諧波源。其依靠高速檢測裝置，在檢測到系統的諧波的同時，產生一個和系統諧波幅度相等，相位相反的諧波，去抵消掉系統內的諧波，從而消除諧波。
有源濾波的優點是反映動作迅速，濾除諧波可達到95％以上，補償無功細致。缺點為價格高，容量小。由于目前國際上大容量硅閥技術還不成熟，所以當前常見的容量不超過600kvar。其運行可靠性也不及無源。

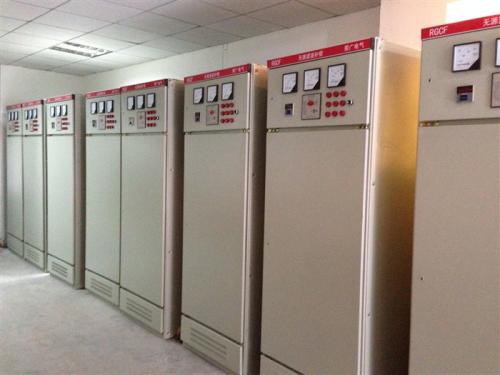

2、【無源濾波器】濾波，無源濾波器是指利用電感和電容的匹配，對某次諧波呈現并聯低阻（調諧濾波）狀態，給某次諧波電流構成一個低阻態通路。這樣諧波電流通過LC回路短路了，就不會流入系統。從而減少諧波。
無源濾波的優點為成本低，運行穩定，技術相對成熟，容量大。缺點為諧波濾除率一般只有80％。所以，在容量大且要求補償細致的地方，一般使用有源加無源混合型，即無源進行大容量的濾波，有源進行微調濾波。
