飛機系統內的電磁干擾源有哪些？

點擊數：194292018-07-02 10:30:38　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

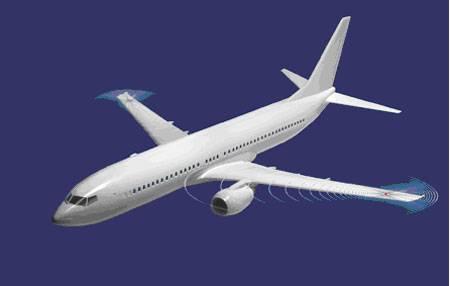

系統內干擾大部分是由機載設備產生的，因此可以按機載設備的種類把它歸納如下：

1. 無線電發射設備干擾

飛機上的通訊、導航、雷達等無線電設備都有大功率的發射機，其中高頻單邊帶無線電臺是最難控制的干擾源，它的發射功率達數百瓦，頻率在（2-30）MHz范圍，使用非定向天線。超短波調幅通訊電臺使用頻率在（100-150）MHz，發射功率也達數十瓦。它們除了通過天線發射電磁波以外，還通過機殼、電源線、控制線向周圍輻射電磁干擾，在發射信號中除了調諧頻率的有用電磁波外還產生諧波和各種調制交調干擾電磁波，在它們進行收發工作時，整個飛機系統內將產生較大的復雜的干擾場。

2. 脈沖數字電路和開關電路干擾

隨著電子設備和計算機等機載設備增多，大量設備采用數字電路工作于開關狀態，由于數字脈沖電流和電壓波形的上升前沿很陡，其中包含著豐富的高次諧波分量，它們不僅傳到電源線中，而且還向周圍空間輻射，這是一種頻譜較寬的干擾源，機載計算機中的時鐘振蕩器，數據總線以及各種門電路、觸發器等都會產生輻射干擾。

3. 帶有控制開關的電感性電氣設備干擾

在飛機上存在許多電感性的電氣元件，如風扇電機；液壓電泵、舵面和副翼操縱的電動舵機、起落架收放驅動電機等，它們都是含有鐵心線圈的電感性負載，當采用開關按鈕或繼電器觸頭來控制通-斷轉換時，就會在電路中產生前沿很陡的瞬變電壓干擾，一般上升時間在微妙到納秒之間，電壓峰值可達600V，持續時間長達1ms，振蕩頻率在1MHz-10MHz之間。

4. 旋轉設備和熒光燈干擾

飛機上使用的發電機和電動機在旋轉過程中由于電刷與整流子之間的滑動接觸而產生的火花放電形成頻譜較寬的輻射噪聲干擾。民航客機的照明大多數采用400Hz交流供電的熒光燈，熒光燈管是充汞氬混合氣體的放電管，在放電的同時產生高頻振蕩，從而形成噪聲干擾，其頻譜在（0.1-5）MHz范圍，場強頻密度為（20-300）μV/KHz。

        5400Hz電源輸出電線干擾

由于機艙內空間狹窄，電纜布線密集，由電源線電場和磁場造成的干擾占飛機各種干擾總數的30%。
