   電磁兼容（EMC）它包括電磁干擾（EMI）和電磁敏感性（EMS）兩部分。由于電器產品在使用時對其它電器有電磁干擾，或受到其它電器的電磁干擾，它不僅關系到產品工作的可靠性和安全性，還可能影響其它開關電源模塊電器的正常工作，甚至導致安全危險。

1 單片機系統EMC測試

（1）測試環境為了保證測試結果的準確和可靠性，電磁兼容性測量對測試環境有較高的要求，測試場地有室外開闊場地、屏蔽室或電波暗室等。

（2）測試設備：電磁兼容測量設備分為兩類：一類是電磁干擾測試設備，另一類是電磁敏感度測試，

（3）測試要求：

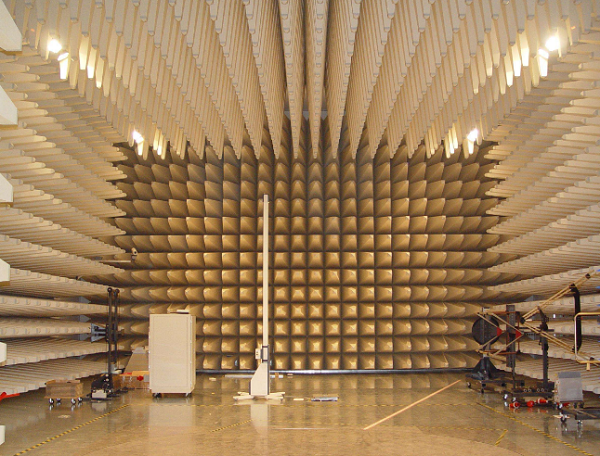

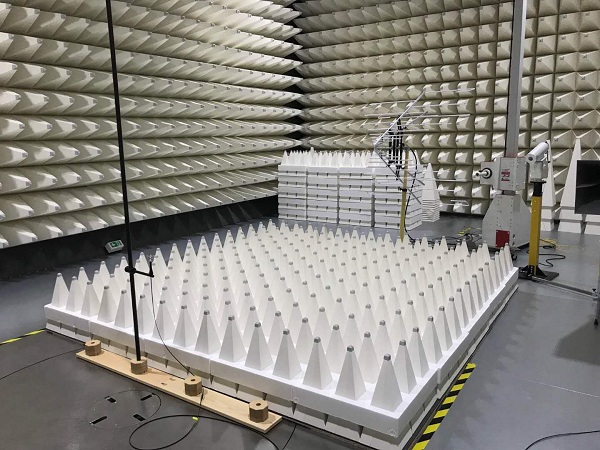

  ①測試場地條件：EMC測試實驗室為電波半暗室和屏蔽室。前者用于輻射發射和輻射敏感測試，后者用于傳導發射和傳導敏感度測試。

  ②環境電平要求：傳導和輻射的電磁環境電平最好遠低于標準規定的極限值，一般使開關電源模塊環境電平至少低于極限值6dB。

  ③試驗桌。

  ④測量設備和被測設備的隔離。

  ⑤敏感性判別準則：一般由被測方提供，并實話監視和判別，以測量和觀察的方式確定性能降低的程度。

  ⑥被測設備的放置：為保證實驗的重復性，對被測設備的放置方式通常有具體的規定。

   在解決電磁干擾問題時，最重要的一個問題是判斷干擾的來源。只有準確將干擾源定位后，才能夠提出解決干擾的措施。根據信號的頻率來確定干擾源是最簡單的方法，因?yàn)樵谛盘?hào)的所有特征中，頻率特征是最穩定的，并且電路設計人員往往對電路中各個部位的信號頻率都十分清楚。知道了干擾信號的頻率，就能夠推測出干擾是哪個部位產生的。對于電磁干擾信號，由于其幅度往往遠小于正常工作信號，用頻譜分析儀做這種測量是十分簡單的。由于頻譜分析儀的開關電源模塊中頻帶寬較窄，因此能夠?qū)⑴c干擾信號頻率不同的信號濾除掉，精確地測量出干擾信號頻率，從而判斷產生干擾信號的電路。
