建造半電波暗室的注意事項

點擊數：42262018-01-04 10:10:13　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

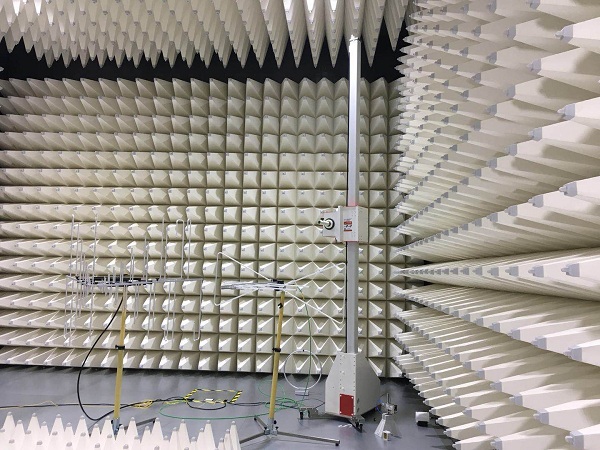

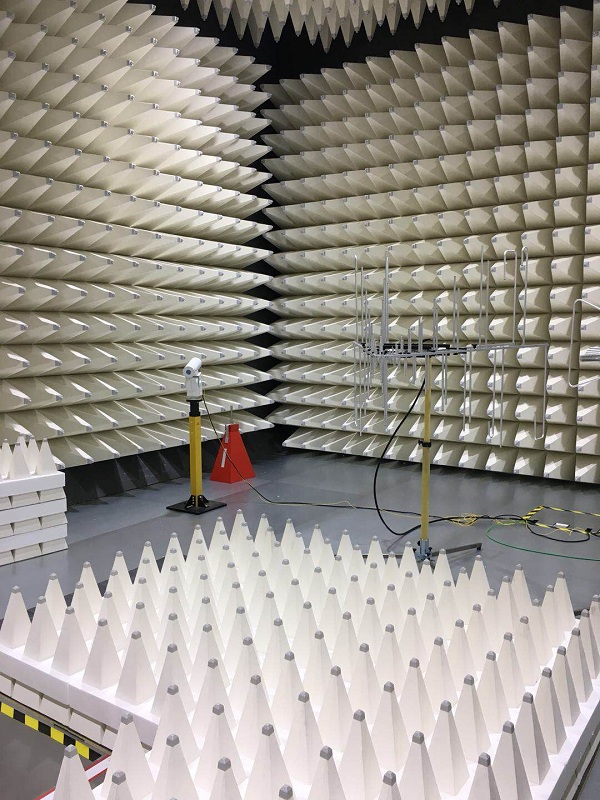

1、屏蔽室
   半電波暗室是由裝有吸波材料的屏蔽室組成的。屏蔽室將內部容間和外部的電磁環境相隔離。環境電磁波頻譜來自包括電視信號、無線電廣播、個人通訊設備以及人為環境噪聲等等。屏蔽室的作用就是使屏蔽室內的外部騷擾強度明顯低于受試設備（EUT）本身所產生的干擾場強。在半電波暗室的屏蔽室的建造中，有兩種基本構造方法：組合型和焊接型。組合型由墻板和使墻板連接的夾具組成，焊接結構是由鋼板或銅板經焊接而成的一個緊密的針對射頻信號的密封體。這是一項工藝要求精密的技術。高水平的焊接體使屏蔽效能穩定可靠，同時高性能的屏蔽效能取決于焊縫漏洞的排除。 在半電波中進行電磁兼容測試，地板是一個重要的部分。一般高度為30cm到60 cm。

2、通道門
至少要一個門。最常見的部件是一種凹槽接觸裝置，即單刀雙簧，門邊是單刀結構，門框是凹槽結構，凹槽內有雙簧片保持導電連續性；或是氣密墊，門和門框通過壓緊保證導電連續性。

3、波導窗
出于空氣流動和制冷的目的，低于截止頻率的氣流通過起到截止波導作用的蜂窩通風口出入，且只有很小的壓差變化。

4、電源
安裝在屏蔽室外的電源線濾波器用于電源濾波，包括轉臺、天線桿、EUT及屏蔽室內的相關設備。濾波器適于高電流、高電壓（400V）的交直流濾波。

5、燈

白熾燈可以安裝在室內。通常利用高帽燈具安裝的天花板上，以獲得充足的照明，減少對吸波材料的影響。

6、接口板
接口板也是一個截止波導，包括用于發射測量的射頻接口、EUT信號接口、濾波器接口、光纖引入口、防火控制電纜。光纖控制電纜用于轉臺、天線桿和CCTV系統。其他穿孔包括各種穿入管，如制冷用途以及進風、排風的機械系統。

7、電磁吸波材料
電磁吸波材料安裝在屏蔽室的墻上以及天花板上，以減少表面的電磁反射。電磁輻射在入射時就被吸波材料吸收，并將部分電磁能轉化成熱能。當然，有一些殘存的反射存在，并能會干擾測試。
