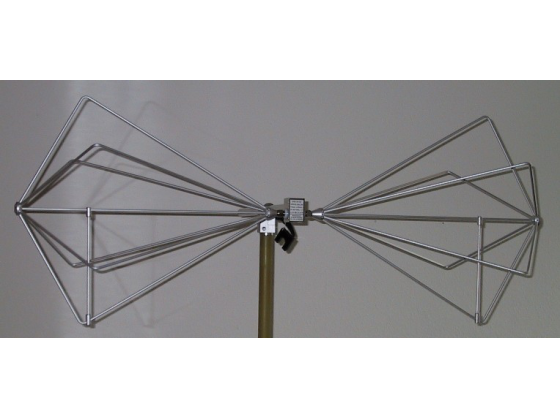

VHA 9123 是一個帶有級聯(lián)匹配 Balun 的 4:1Balun 天線柄，主要用于和 BBA 9106 或 BBAL 9136等雙錐振子配套使用。也可以和 rod 振子配套，成為寬帶的 dipole 天線。一般用于汽車電子、軍標等的EMI測試，以及按照 ANSIC63.4 進行 NSA 測試。
VHBA 9123 Balun為抗干擾測試記憶屏蔽效應測試提供了最優(yōu)方案。由于幾乎無損的Balun，尤其是在低頻率時，供電要求顯著減少。雙錐天線，一般在低頻部分會產(chǎn)生失配，其增益為負值。全球最常用的 VHA 9103 和 BBA 9106 組成的天線，在 30MHz 時的天線因子為 19dB/m。同樣的天線振子，使用 VHBB 9124 這個 200:50?VHBB-Balun 后，增益會有 6dB 的改善，接收也更靈敏，天線因子為 13 dB/m。
主要技術指標：
1．頻率范圍：30MHz ～ 300MHz
2．連接器：50 歐姆 N 型
3．安裝管：22mm 直徑，長度 580mm

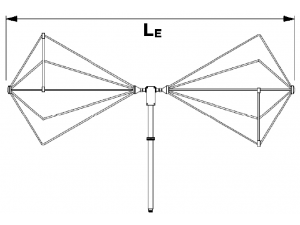

4．振子總長度 LE：1.36m
5．振子直徑 D：530mm
6．天線因子：<25dB/m
7．最大輸入功率：100 瓦
8．總重量：2.3 公斤
