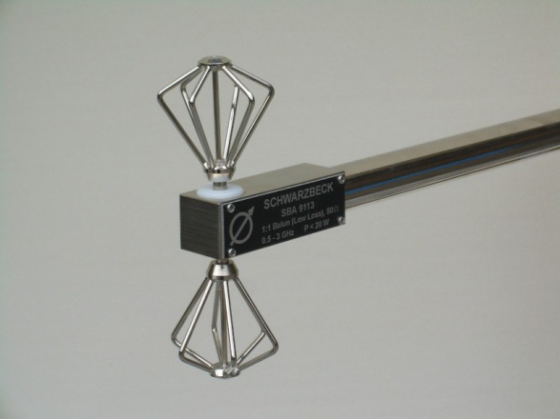

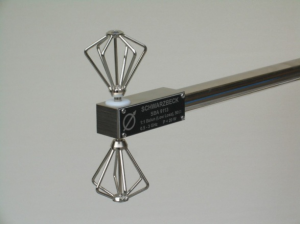

SBA 9113B 小型雙錘天線80MHz－3GHz，SBA 9113B 線性極化微波雙錘天是在 SBA 9113 天線的基礎上，增加了一個 balum，從而將頻率范圍低端擴展到0MHz。在保持了9113-balun 出色的高頻特性的基礎上對低頻段進行了顯著的擴展。所以SBA 9113B 可以用作抗擾度測試中選頻場探測器，例如按照IEC 61000-4-3 規定與頻譜分析儀或EMI 接收機組合使用。依據頻率的不同，1V/m 的場強，在接收機的讀數為60-95 dB?V 之間。雖然SBA 9113B 可以直接連接到接收機，場強可達30V/m ，還是推薦在天線連接器上使用一個固定的衰減器，這樣能達到更好的阻抗匹配和測試精度以及更寬的測量范圍。
主要技術指標：
1．頻率范圍：80MHz ～ 3GHz
2．連接器：50 歐姆 N 型

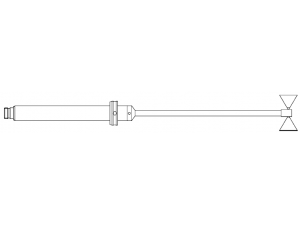

3．安裝管：22mm 直徑，長度 560mm
4．分度環 LR：190mm振子總長度 LE：140mm
5．振子直徑 D：49mm
6．等方向增益：-1.5 ～ +1.5dBi
7．天線因子：25～60dB/m
8．駐波比：< 4
9．最大輸入功率：20 瓦
10．半功率波瓣寬度：90?～ 50?
11．場強范圍：1mV/m～1000V/m
12．重量：0.76 公斤
