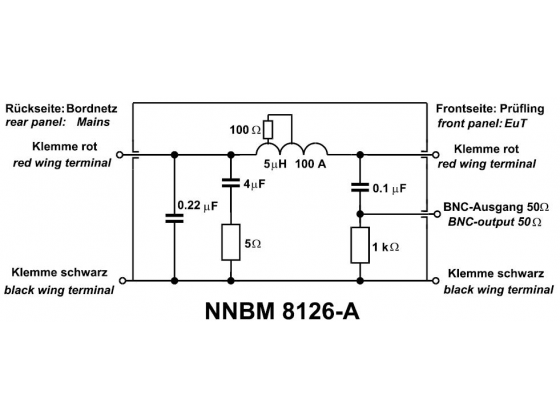

NNBM 8126-A 890單線汽車電子線性阻抗穩定網絡應用：非對稱單線人工電源網絡（LISN）NNBM 8126-A 890 的主要應用于汽車、飛機、輪船在頻率范圍是(0.1)1 – 150MHz 的高頻到特高頻段的干擾電壓測量。該 LISN 是專門針對 890Hz 的電源板特別定制的，電壓最高可達 270V. 在這種極端條件下，LISN 電阻器必須具有良好的散熱，以應對大功率損耗。因此，通常使用的汽車電子 LISN 不能用于高的電源頻率。阻抗特性滿足 CISPR 16 (5μH+ 5Ω//50Ω)和 DO 160. 連續電流額定值是 70 A，短時 100 A ，可按要求定制。被測物連接到前面板翼型端口。
技術參數：
1. 頻率范圍：(0.1)1MHz – 150 MHz
2. 最大連續電流：70 A
3. 最大電流（限時）：100 A
4. 最大電壓（直流）：600V
5. 最大電壓（AC 400Hz）：530V
6. 最大電壓（AC 890Hz）：270V
7. 阻抗：(5?H + 5Ω) || 50Ω (+/- 10 %)
8. 直流阻抗 mains-EuT：約 3.5mΩ
9. 阻抗（50Hz）：4.2 mOhm
10. 阻抗（400Hz）：13 mOhm
11. EUT 連接器：翼型終端
12. 尺寸(W x H x D): 0.22x 0.22 x 0.32m
13. 重量：4.4kg
